故障機型
iPhone X (intel版本)
狀況描述
看影片時突然黑屏無法開機
維修思考說明
1. 拆機檢測主板是否短路
首先拆出主板上電，上電後直接打表有短路情況，此時需重點排查供電線路(信號線路不會短路)
最常見的供電線路短路故障分別是
1.PP_BATT_VCC 電池供電(一端)
2.PP_VDD_MAIN 主供電(二端)
3.PP_VDD_BOOST 升壓供電(三端)
尤其是第2.最容易出現短路

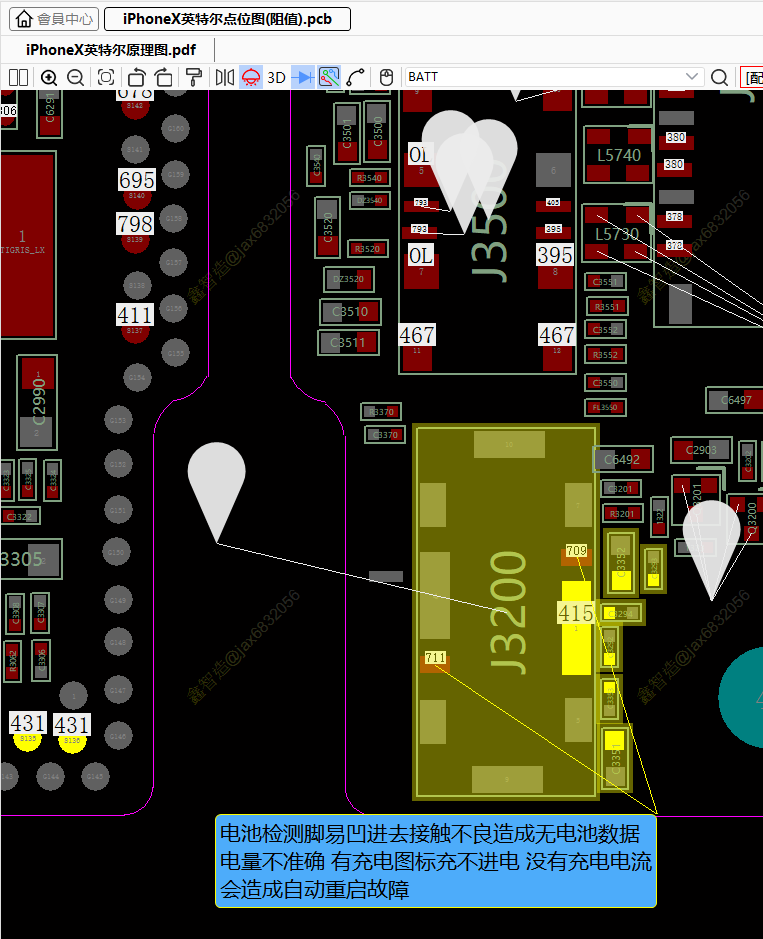

2. 首先排查PP_BATT_VCC 電池供電
使用萬用表打到二極管檔(蜂鳴檔)，紅筆接地，黑筆接檢測點(也就是電池正極)，發現有阻值並未短路，因此可先排除電池供電短路
3. 測量PP_VDD_MAIN 主供電(二端)

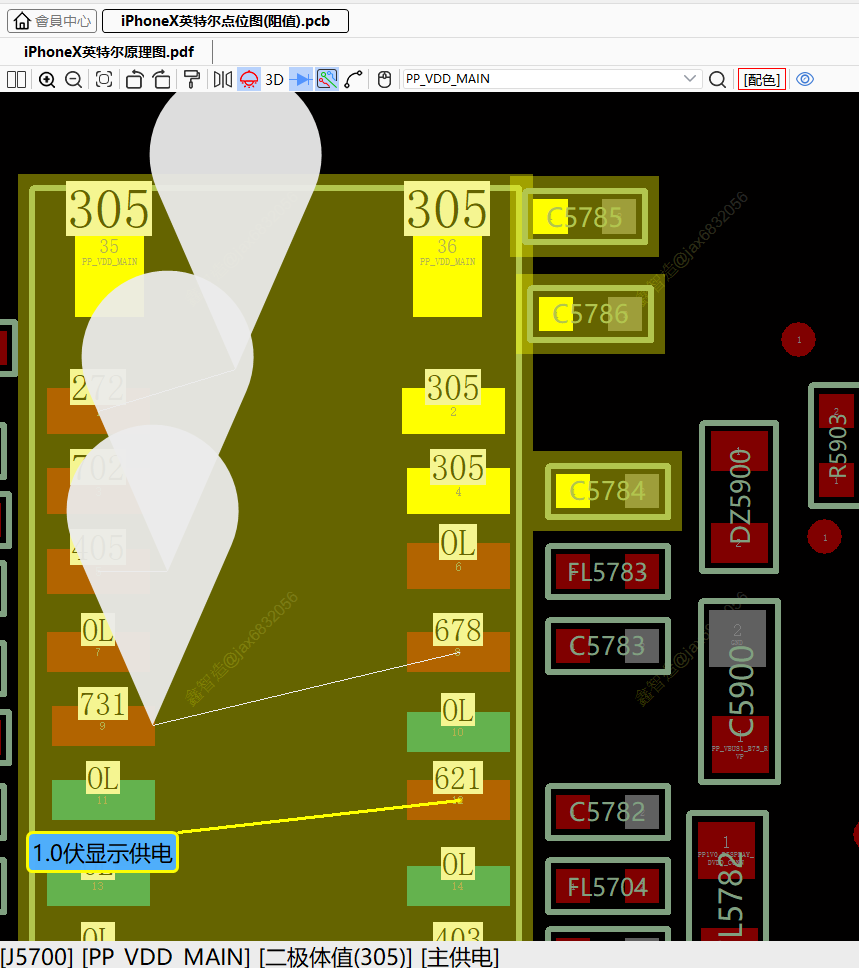

打開圖紙點位圖，直接在搜尋輸入關鍵字MAIN即可找到主供電，因iPhoneX屬於雙層板，在不分層的情況下，可先從圖紙找到顯示座及旁邊的三顆電容(C5784.C5785.C5786)都屬於主供電，因此測量點亮的點位即知道主供電是否短路
測試後發現萬用表顯示0.000即短路，此時就需要找出該線路上損壞的電容，這裡可使用松香法、熱成像、燒機方法找出損壞電容，這次則是採用燒機方式，讓電自己去找出損壞電容將其燒毀，此時電容和地之間形成斷路，也就不短路了。
維修方式說明
1. 找到需要燒機的電路

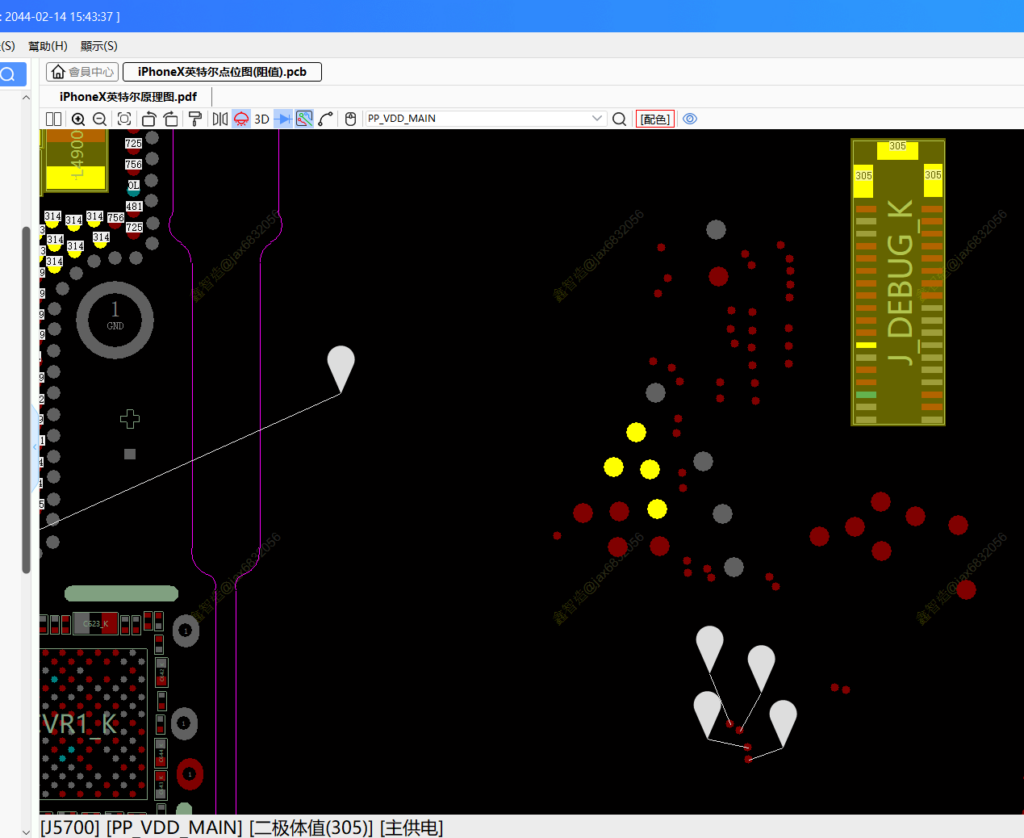

首先找到需要燒機的線路，也就是短路的主供電，選定一個需要燒機的點，這次是選擇位在主板背面的點位，需用刀片輕輕刮開點亮的點及右側灰色的地，選擇該點位原因為周遭無其他元器件，不怕錯燒其他線路，且因為點夠大，不需要顯微鏡也可以準確的燒機
2. 調整電供設定
電供調整成燒機模式 4V 10A (電供型號：TBK218)，電供正負極各別夾著一隻鑷子，正極先點在主供電點位上，負極在地的位置快速點1~2下即完成燒機。
隨後以萬用表測量主供電阻值已回到280為正常阻值，裝機測試已可正常開機，至此在不分層及不使用風槍烙鐵的情況下也可輕鬆將大短排除撿錢。
注意：4V僅能用在電池供電以及主供電，切勿使用在小於4V的線路上，否則會燒毀線路上的芯片，例如錯燒或誤觸1.8V供電，就可能將1.8V線路上的CPU電死
